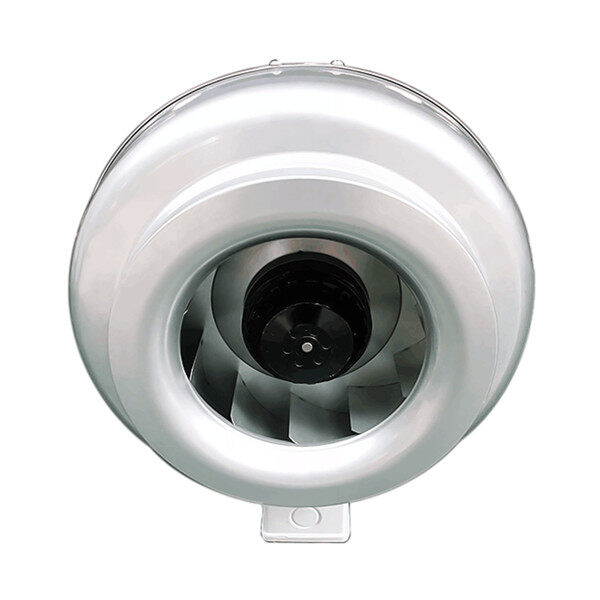

Keskipakoisen ilmanvaihtotuuletin

• Tuuletinta käytetään "puhtaan" ilman kuljettamiseen, tarkoittaen, ettei ole tarkoitettu palo-vaaroille, räjähteille, pölylle, noki jne. .

• Tuuletin on varustettu asynkronisella ulkoisella roottorin induktiomoottorilla, jossa on huoltovapaat suljetut palloparkeet .

• Kondensaattorilla on rajallinen elinikä, ja se tulisi vaihtaa 45: n jälkeen 000 opera-stion-tuntia (noin 5 vuotta) enimmäistoiminnon . viallinen kondensaattori voi aiheuttaa vaurioita .

• Jos haluat saavuttaa maksimaalisen käyttöiän asennukset kosteissa tai kylmissä ympäristöissä, tuulettimen tulisi toimia jatkuvasti .

• Tuuletin voidaan asentaa ulkopuolelle tai muihin kosteisiin ympäristöihin . Varmista, että tuuletinhuone on varustettu viemärillä .

• Tuuletin voidaan asentaa mihin tahansa paikkaan .

• Tuuletin on asennettava tuulettimen ilmasuunnassa . mukaan

• Tuuletin on kytkettävä kanavaan tai varustettava turvasäleikoilla .

• Tuuletin tulisi asentaa turvallisella tavalla ja varmistaa, että vieraita esineitä ei jää taakse .

• Tuuletin tulisi asentaa tavalla, joka tekee huolto- ja kunnossapidosta helppoa .

• Tuuletin tulisi asentaa tavalla, että värähtelyjä ei voida siirtää kanavalle tai rakentamiseen .

• Nopeuden säätelemiseksi muuntaja, triac tai taajuusmuuttaja voidaan kytkeä .

• Kytkentäkaavio kohdistetaan liitoskeskuksen sisäpuolelle tai suljettu erikseen .

• Tuuletin on asennettava ja kytkettävä sähköisesti oikealla tavalla maadoitettuna .

• Käytä aina sisäistä lämpötilaa, katso kytkentäkaavio .

• Sähköasennukset on tehtävä valtuutetulla sähköasentajalla .

• Sähköasennukset on kytkettävä paikallisesti sijoitettuun kireysvapaaseen kytkimeen tai lukittavaan pääkytkimeen .

Aloittaessasi varmista, että:

• Virta ei ylitä enemmän kuin +5% siitä, mitä etiketissä . on ilmoitettu

• Kytkentäjännite on välillä +6% - –10% nimellisjännitteestä .

• Ääniä ei tule näkyviin, kun aloitat tuulettimen .

• Kiertosuunta 3- vaihemoottorit ovat etiketin . mukaisia

• Tuuletin on kuljetettava pakkauksessaan, kunnes asennus . Tämä estää kuljetusvahinkoja, naarmuja ja tuuletinta likaantumasta .

• Huomio, katso teräviä reunoja ja kulmia .

• Ennen kuin huolto tai korjaus alkaa, tuulettimen on oltava jännitysvapaa ja juoksupyörän on täytynyt pysäyttää .

• Harkitse tuulettimen painoa, kun poistat tai avaat suurempia puhaltimia, jotta vältetään häiritsemisen ja säilytysten . välttämiseksi

• Tuuletin on puhdistettava tarvittaessa, vähintään kerran vuodessa kapasiteetin ylläpitämiseksi ja vältettäväksi, epätasapaino, joka voi aiheuttaa tarpeettomia vahingonkorvauksia laakereissa .

• Tuulettimen laakerit ovat huoltovapaita ja ne tulisi uusita vain tarvittaessa .

• Puhaltimen puhdistamisessa korkean paineen puhdistusta tai voimakasta liukenemista ei saa käyttää .

• Puhdistus tulisi tehdä purkamatta tai vahingoittamatta juoksupyörää .

• Varmista, että tuulettimesta ei ole melua .

1. Varmista, että tuulettimelle on jännitys .

2. leikkaa jännitys ja tarkista, että juoksupyörää ei ole estetty .

3. Tarkista ThermoContact/Motor Protector . Jos se irrotetaan, ylikuumenemisen syy on huolehdittava, jotta . ei palauteta manuaalisen termo-suojaajan palauttamista. Jännitys leikataan pari minuuttia} 6a: lla. Moottori . Jos siinä on automaattinen lämpösuojaus, nollaus tehdään automaattisesti, kun moottori on kylmä.

4. Varmista, että kondensaattori on kytketty (vain yksivaiheinen) johdotuskaavion . mukaisesti

5. Jos tuuletin ei vieläkään toimi, ensimmäinen asia on uudistaa kondensaattori .

6. Jos mikään tästä ei toimi, ota yhteyttä tuulettimen toimittajaan .

7. Jos tuuletin palautetaan toimittajalle, se on puhdistettava, moottorikaapeli on vahingoittumaton ja yksityiskohtainen epäjohdonmukaisuusraportti, joka on suljettu .

Takuu on voimassa vain ehdossa, että tuuletinta käytetään tämän "ohjeiden foruse" . mukaisesti

Kuva . 1:

Tuuletinkäyrä kuvaa tuulettimen kapasiteettia, i . E . tuulettimen virtaus eri paineissa Acivaren syöttöjännitteellä .

Tuulettimen kaaviossa on paine Pascalissa, PA, pystysuoralla akselilla ja virtaus kuutiometreinä sekunnissa, M³/s, vaaka -akselilla .

Tuuletinkäyrän pistettä, joka näyttää nykyistä painetta ja virtausta

Jos paine nousee kanavissa, työpiste liikkuu tuulettimen käyrää pitkin ja siten alhaisempi virtaus saadaan . esimerkissä, että työpiste liikkuu .

Kuva . 2:

Järjestelmälinja kuvaa ilmanvaihtojärjestelmän (kanavat, äänenvaimentimet ja venttiilien kokonaiskäyttäytymisen .) .

Tätä järjestelmälinjaa pitkin, työpiste siirtyi P2: sta P3: een, kun pyörimisnopeus muuttui .

Erilliset jännitevaiheet esim. . Muuntaja tuottaa erilaisia ​​tuulettimen käyriä, 135 V ja230 V, joka on ilmoitettu esimerkissä .

Kuva . 3:

Tuuletinkäyrimme esittävät kokonaispaineen Pascal . kokonaispaineen=staattinen + dynaaminen preseure .

Staattinen paine on tuulettimen paine verrattuna ilmakehän paineeseen . Tämän paineen on voitettava tuuletusjärjestelmän painehäviöt .

Dynaaminen paine on laskettu paine, joka syntyy tuulettimen poistoaukossa, ja johtuu dynaamisesta paineesta . {. siis kuvaa, kuinka tuuletin toimii . Dynaaminen paine esitetään käyrällä, joka alkaa Oripolla, jolla on virheellinen liitäntä .}. Tappio . Jos järjestelmän painehäviö tunnetaan, tuuletin, jonka ero kokonais- ja dynaamisen paineen välillä vastaa järjestelmän painehäviötä, on löydettävä .

Tämän esitteen äänitiedot perustuvat seuraaviin määritelmiin: järjestelmästä on löydettävä .

Pisteet, joille äänitiedot esitetään, ovat pitkin järjestelmälinjaa, joka on määritelty paineen ja virtauksen avulla, joka on ilmoitettu äänitaulukossa jokaiselle tuulettimelle ., näissä taulukoissa on kolmen tyyppisiä äänityyppejä; Snaukon ja poistoaukon ääni mitataan kanavassa, kun ympäröivä ääni mitataan tuulettimen ja kanavajärjestelmän . ulkopuolelle, äänenvoimatasot esitetään oktaavinauhoilla . ympäröivälle äänelle, myös äänenpainetaso on laskettu . -mittauksen mukaan ISO 3741: n mitattuna. kanava .

Äänen mittaukset Enchoyssa tehdään ISO-standardien ja fanien kanssa koteloissaan, koska tämä on lähellä todellisuuden arvoja .

Iso-menetelmä:Mittaus tehdään kanavassa määritettyjen suunnittelu- ja ei-heijastamattomien yhteyksien kanssa . mittaukset ja laskelmat tehdään 1/1 oktaavikaistalla .

Tuulettimen mittaukset ilman sen asuntoa ratkaisee alhaisemmassa äänessä . Yhdysvaltojen kauppayhdistyksen ashrae, esitetään valmistajien äänitietojen soveltamisessa, että tuulettimen äänen tulokset ilman sen asuntoa on 5-10 db alempi oktaavinauhoilla 250 Hz: stä ja alempi kuin tuuletin sen asunnossa .}

AMCA-menetelmä:Tuulettimen mittaus on sen kotelo anechoic -huoneessa, mikä johtaa alhaisempaan äänitasoon .

Mittauksen tarkkuus

Kun kehitetään mittausmenetelmää äänetehoa varten kanavalle, kansainvälinen standardiorganisaatio ISO analysoi myös mittauksen epätarkkuutta eri oktaavikaistalla (90% tarkkuus) .

Äänenvirtataso

Äänitasoa, LW (A) käytetään äänen laskemiseen koko ilmanvaihtojärjestelmästä . Tämä järjestelmä voi olla grillien, vaimentimien ja hajauttajien koostumus .

Äänenvoimakkuus on mitattu arvo standardien mukaisesti, eikä se kerro, kuinka ääni ilmestyy, koska ääniteho on riippumaton tuulettimen sijoittamisen ominaisuuksista . ihmisen korvan muistuttamiseksi, A-FILTER käytetään merkittynä lw (a) mitattuna db (a) -mittauksessa DB (a) .}}}}}}

Äänenpainetaso

Äänenpainetaso, LP tai LP (A) kertoo, kuinka ihmisen korva rekisteröi äänen . se riippuu äänitehosta, etäisyydestä lähteestä, etenemisrajoitukset ja huoneen akustiset ominaisuudet ..

Äänenpainetaso esitetään huoneessa, jossa on huone, jonka imevä absorptioalue on 20 metriä². 7 db -ero vastaa Ca 3M: n etäisyyttä, jossa ääni säteilee puoliphe -leviämisessä .

Äänenpainetaso voidaan laskea seuraavasti: lp=lw +10 loki (q/4τr 2+4/a)

A=on huoneen vastaava absorptioalue Q=on etenemistyyppi:

Q =1 on pallomainen eteneminen

Q =2 on osittain pallomainen eteneminen

Q =4 on neljännes pallomainen eteneminen

Vapaan kenttäkotelolle i . e . kattotuulettimesta äänenpainetaso on kalvoitu seuraavasti: lp=lw +10 logq/4τr 2.}}}}}}}}}}}

LW (A) TOT: lla 63DB (A), 5 metrin etäisyys, puoliksi spherican eteneminen ja vapaa kenttäkotelo, tulos on LP (a) =63+10 log2/4τ 5²=63-22=41 db (a)

Ja 10 metrillä: lp (a) =63+10 log2/4τ 10²=63-28=35 db (a)
